A-4E/F スカイホーク

パイロットを、シートに座らせると上体が後側に寝ていたので腰の下あたりからエッチングソーで切り込みを入れて上体を立たせます。

増槽タンクの、合わせ目を消すためパテを盛ります。
一緒に、タンクのフィンブレードにも盛ります。

パイロットの、切り込み部分にもプラ板でスペーサーを入れその隙間を埋める様にパテを盛ります。

盛った、パテをヤスリ等で削って形を整えました。

フィンブレードも、削って形を整えました。

フィンを、後部から撮った所。

フィンを、上部から撮った所。
何とか、偏っていたのを修正する事が出来ました。

A-4E/F スカイホーク

コックピットのサイドパネル塗装完了しました。

シートも、イジェクトハンドル以外は塗装完了しコックピットに接着しました。

増槽タンクを、組み立てましたが接着面で段差になったので修正して行きます。

ヤスリを使って、段差を無くしました。
後は、全体にペーパーでヤスって整えた後モールドを彫り直します。

増槽タンクの、フィンが厚ぼったかったので薄くしましたがセンターがズレていたのでパテを盛って修正したいと思います。

A-4E/F スカイホーク

えー、ここ三日ばかり3DCGのShadeというソフトを馴れるために制作がストップしてましてたいして進んでいません。
コックピットを、改修しようと思いましたがあまりにも幅が狭くサイドパネルぽっい物を作って着けるのが精一杯でした。

サイドパネルは、1.8mm幅(1.5mm＋0.3mm)のプラ板でつくりました。
パネルぽっく見せるため、計器類を穴を浅く開け表現してみました。
機内色を、指定のMr.カラーの317番で塗装しました。

同様に、機体内側にも塗装します。

イジェクトシートは、ヘッド部分を瞬着で着けサーフェイサーを塗装しました。

A-4E/F スカイホーク

コックピットの作成に、取りかかろと思い型抜きしたイジェクトシートにヘッド部分を仮止めして付けて見ました。
機体本体に、はめ込んで見るとヘッド部分が大きすぎたようで上手くハマりませんでした。

 と言う事で、早速ヘッド部分を作り直しに取りかかりました。
幅を、少し小さく厚みも薄く作る予定です。

前回の、続きで水平尾翼が左右共完成しました。

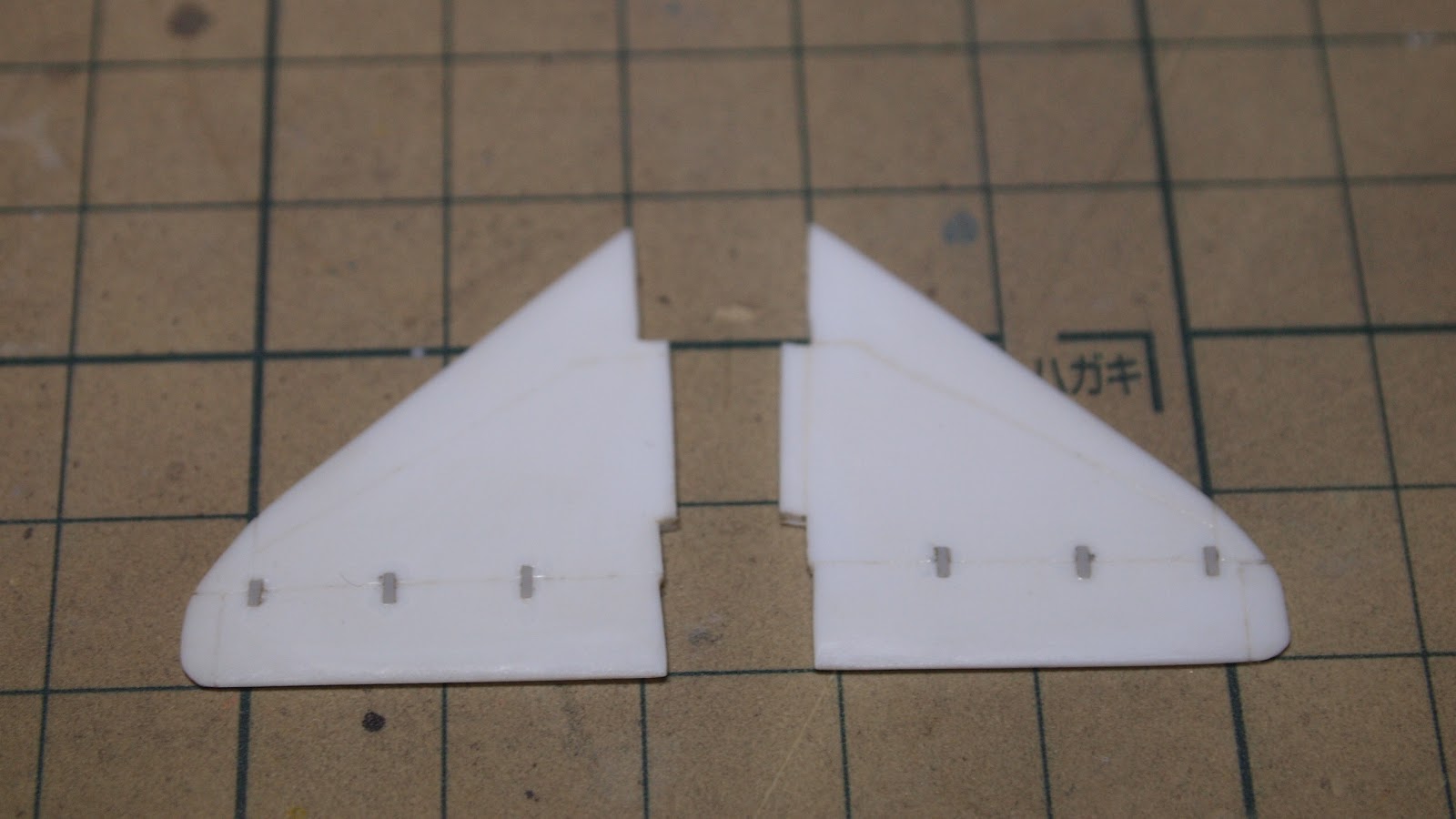

上面からの写真

 下面からの写真

キットの物との、サイズ比較です。
だいぶ、大きさが違います。

A-4E/F スカイホーク

イジェクトシート、型抜き上手く行きました。

さて、制作の続きですが水平尾翼が図面と比べるとキットのはサイズが小さいので1mmプラ板 から作る事にしました。

図面から、水平尾翼部分を切り出してプラ板に貼ります。
貼った、図面に合わせてプラ板をカットします。

カットした後、ヤスリ等で形の整形しモールドを彫ります。
写真の、グレーの部分は0.14mm厚のプラ板から切り出した物を接着しました。

グレー部分の、立体感が解るでしょうか実機もこの部分は少し出ているので再現しました。
